HDビデオスイッチャー V-60HD
一緒に見られている商品

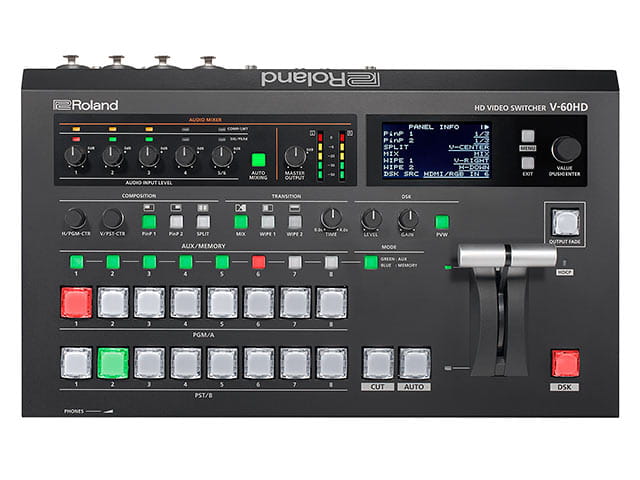

HDビデオスイッチャー V-60HD の特長
映像だけでなく、音声もミキシングできる6chビデオスイッチャーです。
SDI信号に対応したため、別途コンバーターを介さずに本機のみでHDMI、RGBと混合で使えます。
チャンネル7、8は静止画用となり、ロゴやテキストなどを設定しておくことで合成して出力可能。
マスターアウトの2チャンネルに加えて、6チャンネルのアナログ入力音声をSDI映像にエンベデッド可能。
音声オートミキシング機能搭載。
3インチのLCDディスプレイを搭載。本体で設定を変更できるため、別途設定用のモニターは不要です。
スマートデバイスをタリーボックスとして使える新開発の「スマート・タリー・システム」搭載。
| 入力 | |
|---|---|
| 映像 |
3G/HD-SDI ×4 HDMI ×2 RGB ×1 ※SDIは1080iと1080pの混在可 ※HDIとRGBはスケーラー搭載 ※SDIとHDMIはエンベデッドオーディオ対応 ※全入力フレームシンクロナイザー内蔵 |
| 音声 |
XLR/TRS コンボジャック ×4 RCAステレオ入力 ×1 SDI/HDMI ×1 ※XLR/TRSはファンタム電源供給可能 ※全入力ミキシング可 |
| 出力 | |
| 映像 |
3G/HD-SDI ×2 HDMI ×2 マルチビュー出力（HDMI） ×1 ※3G/HD-SDI/HDMIはPGM/PVW/AUXに割り当て可能 ※マルチビュー出力は、PGM、PVW、入力映像およびオーディオメーターをすべて表示 ※HDMIはHDCP対応 |
| 音声 |
SDI ×2 HDMI ×2 マルチビュー出力（HDMI） ×1 XLR ×1 RCA ×1 フォーン（ステレオ） ×1 |
スタッフによる使ってみたブログです（別ウインドウが開きます）
HDビデオスイッチャー V-60HD に関するご注意
映像や音声ケーブルは付属しませんので別途レンタルいただくかお客様にてご用意ください。
V-60HDの内部はプログレッシブで処理されます。インターレースの映像は自動的にプログレッシブに変換されるため映像に乱れが生じる場合があります。
V-60HDはシステムフォーマットによって入出力フォーマットが決定されます。接続する機器に合わせてシステムフォーマットを設定してください。
チャンネル1〜4の入力対応フォーマットは、1080p、1080i、720pです。
HDCPをONにすると映像はHDMI OUTとMULTI-VIEWからのみ出力されます。SDI OUTからは出力されません。
4K解像度には対応していません。
ファンタム電源供給の必要なコンデンサーマイクを接続するとき以外は、ファンタム電源は必ずオフにしてください。ダイナミックマイクやオーディオ再生装置などにファンタム電源を供給すると故障の原因になります。
Wi-Fiは内蔵されていません。ケーブルレスでの外部コントロールは行えません。

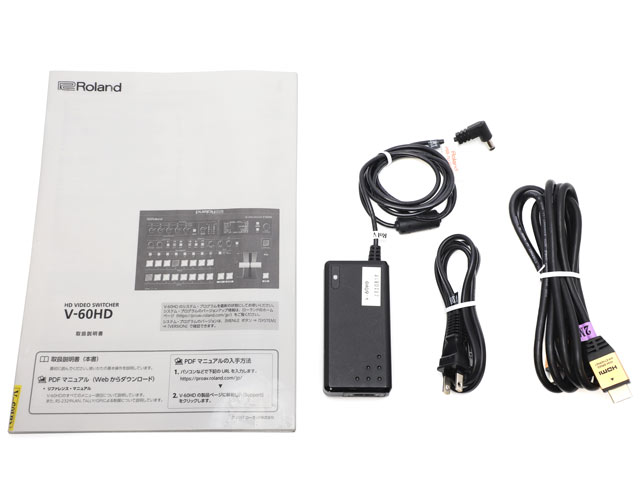

HDビデオスイッチャー V-60HD 同梱物
・ 電源ケーブル
・ ACアダプター
・ HDMIケーブル
・ 取扱説明書
HDビデオスイッチャー V-60HD 主な仕様
| 映像 | |
|---|---|
| 映像処理 | 4:2:2(Y/Pb/Pr)、8ビット |
| 入力端子 | SDI IN 1〜4:BNCタイプ×4※ HDMI IN 5〜6：HDMIタイプA×2※ RGB/COMPONENT IN 6:15ピン・ミニD-subタイプ×1※ |
| 出力端子 | SDI OUT 1〜2：BNCタイプ×2※ HDMI OUT 1〜2：HDMIタイプA×2 HDMI MULTI-VIEW：HDMIタイプA×1※ |
| 入力映像フォーマット | SDI IN 1〜4：SMPTE 296M、274M準拠 720/59.94p、720/50p(SYSTEM FORMAT 720p設定時) 1080/59.94i、1080/50i、1080/59.94p、1080/50p(SYSTEM FORMAT 1080i または 1080p設定時)※ HDMI IN 5： HDMI/RGB/COMPONENT IN 6： 480/59.94i、576/50i、480/59.94p、576/50p、 720/59.94p、720/50p、1080/59.94i、1080/50i、 1080/59.94p、1080/50p、 VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、 WXGA(1280×800/60Hz)、SXGA(1280×1024/60Hz)、 FWXGA(1366×768/60Hz)、SXGA+(1400×1050/60Hz)、 UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz)※ |
| 静止画(Still Image) | Windows Bitmap File (.bmp) |
| 出力映像フォーマット | SDI OUT 1〜2：SMPTE 296M、274M準拠 HDMI OUT 1〜2： 720/59.94p、720/50p(SYSTEM FORMAT 720p設定時) 1080/59.94i、1080/50i(SYSTEM FORMAT 1080i設定時) 1080/59.94p、1080/50p(SYSTEM FORMAT 1080p設定時)※ |
| HDMI MULTI-VIEW | 1080/59.94p、1080/50p |
| 映像エフェクト | 切り替え：カット、ミックス(ディゾルブ／FAM／NAM)、ワイプ(30種類) 合成：ピクチャー・イン・ピクチャー(四角型、丸型、ハート型、菱型)、スプリット(4種類)、DSK(ルミナンス・キー、クロマ・キー) その他：左右反転、アウトプット・フェード、静止画キャプチャー、静止画再生、テスト・パターン出力 |
| 音声 | |
| 音声処理 | サンプリング・レート：24ビット／48kHz |
| 音声フォーマット | SDI IN：リニアPCM、24ビット／48kHz、2ch(SMPTE 299M準拠) SDI OUT：リニアPCM、24ビット／48kHz、8ch(SMPTE 299M準拠) HDMI IN/OUT：リニアPCM、24ビット／48kHz、2ch |
| 入力端子 | デジタル：SDI IN 1〜4：BNCタイプ×4 HDMI IN 5〜6：HDMIタイプA×2 アナログ：AUDIO IN 1〜4：コンボ・タイプ(XLR、TRS標準)、ファンタム電源 AUDIO IN 5〜6：RCAピン・タイプ |
| ファンタム電源 | DC48V(無負荷時最大)、10mA(最大負荷)※ |
| 出力端子 | デジタル：SDI OUT 1〜2：BNCタイプ×2 HDMI OUT 1〜2：HDMIタイプA×2 HDMI MULTI-VIEW：HDMIタイプA×1 アナログ：AUDIO OUT：XLRタイプ AUDIO OUT：RCAピン・タイプ PHONES：ステレオ標準タイプ |
| 規定入力レベル | AUDIO IN 1〜4：-60〜+4dBu(最大入力レベル：+22dBu) AUDIO IN 5〜6：-10dBu(最大入力レベル：+8dBu) |
| 入力インピーダンス | AUDIO IN 1〜4：10kΩ(HEAD AMP GAIN 0〜+23dBu)、5kΩ(HEAD AMP GAIN 24〜+64dBu) AUDIO IN 5〜6：15kΩ |
| 規定出力レベル | AUDIO OUT(XLR)：+4dBu(最大出力レベル：+22dBu) AUDIO OUT(RCA)：-10dBu(最大出力レベル：+8dBu) PHONES：92mW＋92mW(32Ω負荷時) |
| 出力インピーダンス | AUDIO OUT(XLR)：600Ω AUDIO OUT(RCA)：1kΩ PHONES：10Ω |
| オーディオ・エフェクト | オートミキシング、EQ、ディレイ、コンプレッサー、HPF、ゲート、マルチバンド・コンプレッサー、リミッター |
| その他 | |
| その他の端子 | USB MEMORY：USB Aタイプ(USBメモリー用) TALLY/GPI：25ピンD-subタイプ(メス)(TALLY：12、GPI：8) RS-232：9ピンD-subタイプ(オス)(外部制御用) CONTROL：RJ45 100BASE-TX(外部制御用) |
| その他機能 | プリセット・メモリー(8個)、 パネル・ロック機能、 EDIDエミュレーター、 スマート・タリー、 オート・スキャン |
| ディスプレイ | グラフィックLCD：128×64ドット |
| 電源 | ACアダプター |
| 消費電流 | 3.1A |
| 消費電力 | 37.0W |
| 動作温度 | 0〜+40℃ |
| 外形寸法 | 356(幅)×221(奥行)×96(高さ)mm |
| 質量 | 3.0kg(ACアダプターを除く) |
各注釈および仕様詳細は公式にてご確認ください。 V-60HD 主な仕様
| 1日 | 1泊 | 2泊 | 3泊 | 4泊 | 5泊 | 6泊 | 7泊 | 8泊 | 9泊 |
|---|---|---|---|---|---|---|---|---|---|
| ¥12,000 | ¥12,000 | ¥16,800 | ¥19,200 | ¥21,600 | ¥24,000 | ¥26,400 | ¥28,800 | ¥31,200 | ¥33,600 |
| 10泊 | 11泊 | 12泊 | 13泊 | 14泊 | 15泊 | 16泊 | 17泊 | 18泊 | 19泊 |
| ¥36,000 | ¥37,200 | ¥38,400 | ¥39,600 | ¥40,800 | ¥42,000 | ¥43,200 | ¥44,400 | ¥45,600 | ¥46,800 |
| 20泊 | 21泊 | 22泊 | 23泊 | 24泊 | 25泊 | 26泊 | 27泊 | 28泊 | 29泊 |
| ¥48,000 | ¥49,200 | ¥50,400 | ¥51,600 | ¥52,800 | ¥54,000 | ¥55,200 | ¥56,400 | ¥57,600 | ¥58,800 |
