| 映像 |
| 映像処理 |
4：2：2(Y/Pb/Pr)、8ビット |

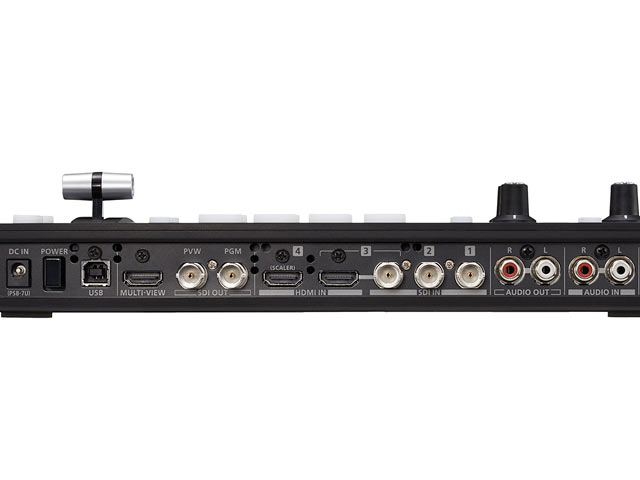

| 入力端子 |
SDI INPUT 1〜3：BNC×3
HDMI INPUT 3〜4：Type A(19ピン)×2
※HDCP対応
※INPUT 3は、SDIかHDMIのどちらかを選択 |
| 出力端子 |
SDI OUT PGM：BNC×1
SDI OUT PVW：BNC×1
※SMPTE 424M(SMPTE 425M-AB)、292M準拠
HDMI OUT MULTI-VIEW：Type A(19ピン)×1
※HDCP対応 |
| 入力映像フォーマット |
SDI INPUT 1〜3
SMPTE 296M、274M準拠
HDMI INPUT 3
720/59.94p、720/50p(FORMAT切替スイッチ 720p設定時)
1080/59.94i、1080/50i、1080/59.94p、1080/50p(FORMAT切替スイッチ 1080i または 1080p設定時)
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※フレーム・レートはSETUPパラメーターで選択します。(59.94または50)
HDMI INPUT 4
480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、
1080/59.94i、1080/50i、1080/59.94p、1080/50p、
VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、
WXGA(1280×768/60Hz)、SXGA(1280×1024/60Hz)、FWXGA(1366×768/60Hz)、
SXGA+(1400×1050/60Hz)、UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz)
※リフレッシュ・レートは各解像度の最大値です。
※VESA DMT Version 1.0 Revision 11準拠
※1920×1200/60Hz：Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※フレーム・レートはSETUPパラメーターで選択します。(59.94または50) |
| 出力映像フォーマット |
SDI OUT(PGM/PVW)
SMPTE 296M、274M準拠
HDMI OUT MULTI-VIEW
720/59.94p、720/50p(FORMAT切替スイッチ 720p設定時)
1080/59.94i、1080/50i(FORMAT切替スイッチ 1080i設定時)
1080/59.94p、1080/50p(FORMAT切替スイッチ 1080p設定時)
※フレーム・レートはSETUPパラメーターで選択します。(59.94または50) |
| 映像エフェクト |
切替：カット、ミックス(ディゾルブ/FAM/NAM/モザイク)、ワイプ(30種類)
合成：ピクチャー・イン・ピクチャー、スプリット、クワッド、DSK(ルミナンス・キー、クロマ・キー) |
| 音声 |
| 音声処理 |
サンプリング・レート：24ビット/48kHz |
| 音声フォーマット |
SDI:リニアPCM、24ビット、48kHz、2ch SMPTE 299M準拠
HDMI:リニアPCM、24ビット、48kHz、2ch |
| 入力端子 |
デジタル
SDI INPUT 1〜3(BNC)×3
HDMI INPUT 3〜4(HDMI Type A 19ピン)×2
アナログ
AUDIO IN(RCAピン・タイプ)
MIC(ステレオ・ミニ・タイプ、プラグイン・パワー対応) |
| 出力端子 |
デジタル
SDI OUT PGM：BNC×1
SDI OUT PVW：BNC×1
HDMI OUT MULTI-VIEW：Type A(19ピン)×1
アナログ
AUDIO OUT(RCAピン・タイプ)
PHONES(ステレオ・ミニ・タイプ) |
| 規定入力レベル |
AUDIO IN：-10dBu(最大入力レベル：+8dBu)
MIC：-41〜-13dBu(最大入力レベル：-1dBu) |
| 入力インピーダンス |
AUDIO IN：15kΩ
MIC：10kΩ |
| 規定出力レベル |
AUDIO OUT：-10dBu(最大出力レベル：+8dBu)
PHONES：92mW＋92mW(32Ω負荷時) |
| 出力インピーダンス |
AUDIO OUT：1kΩ
PHONES：10Ω |
| オーディオエフェクト |
EQ、ディレイ、コンプレッサー、HPF、ゲート、リバーブ、マスタリングエフェクト |
| その他 |
| その他の端子 |
USB：B Type(PCと接続してのリモート用)
RS-232：D-subタイプ(9ピン) |
| その他の機能 |
メモリー(8個)
フリーズ(入力映像の静止)
アウトプット・フェード(音声、映像：白または黒) |
| 電源 |
ACアダプター |
| 消費電流 |
2.1A |
| 消費電力 |
25W |
| 幅 (W)×奥行き (D)×高さ (H) |
313 mm×108 mm×59 mm |
| 質量 |
1.2(本体のみ) kg |
